Comment Faire pour Construire ses Murs d’Équerre?

Sur les plans, il est facile de concevoir un bâtiment rectangulaire avec de beaux angles droits. Avec une règle et une équerre, comme nous l’avons appris à l’école primaire. Mais lorsqu’il s’agit de transcrire un plan sur un terrain de plusieurs mètres de long, comment faire pour s’assurer de construire ses murs d’équerre?

Et si une simple corde vous permettait de poser un angle droit parfait… sans équerre?

Mise en pratique : tracer l’angle droit des fondations de mon projet

Aujourd’hui, je montre comment utiliser une corde à 12 nœuds pour tracer un angle droit au sol, avec une corde, 3 piquets, et un peu d’astuce.

Que ce soit pour l’implantation d’une serre, d’une cabane pour toilettes sèches ou de votre future maison bioclimatique, la logique reste la même !

Et vous allez voir comment on fait pour construire des murs d’équerre!

🧰 Matériel :

• Une corde d’environ 10 mètres (ou plus selon l’échelle)
• Un mètre ruban pour marquer les noeuds
• Des piquets pour marquer les coins

De nos jours, il est plus efficace d’utiliser un mètre ruban souple de grande longueur. J’utilise comme montré dans la Vidéo un ruban de 60 mètres en fibre de verre. Il est souple mais n’a pas d’élasticité : sur une grande longueur le ruban ne s’agrandit pas ni à la tension ni à la chaleur !

Dans cette vidéo je vous montre un cas concret d’application de la corde à 12 nœuds. Comment être sûr de construire des murs d’équerre.

Un peu d’histoire : des pyramides à aujourd’hui en passant par Pythagore

🏛 Une corde, 13 nœuds, et 4000 ans de génie géométrique

Bien avant l’invention du laser ou du niveau électronique, les bâtisseurs de l’Antiquité savaient déjà comment tracer un angle droit parfait avec une simple corde et quelques nœuds.

Le principe est simple, mais redoutablement efficace : En formant un triangle de côtés 3, 4 et 5 unités, alors l’angle entre les deux plus petits côtés (3 et 4) est un angle droit de 90°. C’est le célèbre théorème de Pythagore :

La somme des carrés des petits côté et égal au carré du grand coté dans un triangle rectangle.

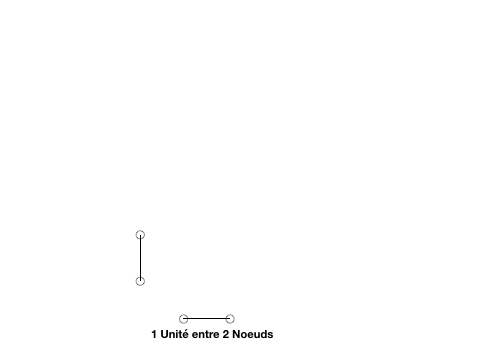

Et maintenant… imaginons qu’on marque 13 nœuds espacés par 12 intervalles réguliers sur une corde. Cette corde devient alors un outil ultra-pratique pour reproduire ce triangle 3–4–5, et donc poser un angle droit sur le sol.

Pourquoi 13 Noeuds? Le périmètre du triangle remarquable 3-4-5 fait 3 + 4 + 5 = 12. Pour reporter ces 12 unités de longueurs sur une corde, on délimite ces 12 intervalles avec 13 Noeuds. Pour créer cette corde, voir le tutoriel en vidéo au chapitre suivant.

Lors de la création du triangle rectangle, le 13^eme nœud se confond avec le 1^er . On boucle notre corde.

Cette méthode, dite « corde des arpenteurs » ou « corde à 13 nœuds », a traversé les âges, de l’Égypte ancienne aux bâtisseurs médiévaux, en passant par les arpenteurs grecs et romains.

La corde à 13 Noeuds est une immense équerre souple que l’on peut transporter facilement sur le terrain pour implanter des bâtiments aux angles droits.

Pour tracer les fondations d’un bâtiment rectangulaire, on répète 3 fois le tracé de l’angle droit à la corde à 13 nœuds. Le quatrième coin est automatiquement d’équerre quand on travaille bien sur les 3 premiers, c’est mathématique.

🔺 L’Égypte antique et la géométrie pratique

Les historiens et archéologues s’accordent à dire que les arpenteurs égyptiens, appelés Harpédonaptes, utilisaient des cordes à nœuds pour tracer les fondations de leurs monuments. Le mot grec harpedonaptai signifie littéralement « ceux qui tendent la corde ».

Cette technique leur permettait de redessiner précisément les limites des champs après les crues du Nil, mais aussi de tracer les angles droits des temples et des pyramides.

D’ailleurs, les bases des grandes pyramides de Gizeh présentent une précision étonnante dans leurs angles droits, avec des écarts inférieurs à 0,05 %. Source : https://arxiv.org/abs/1302.5622

Même si le théorème de Pythagore n’est formalisé qu’au VIe siècle av. J.-C., plusieurs civilisations, dont les Égyptiens, en connaissaient les applications pratiques bien avant.

👉 Pour approfondir, lire :

Les arpenteurs de l’Antiquité : Source https://www.labrujulaverde.com/en/2024/07/harpedonaptai-the-indispensable-rope-stretchers-of-ancient-egypt/

Mais À Quoi Sert La Géométrie ?

🧶 La corde à 12 nœuds au Moyen Âge

Au Moyen Âge, les bâtisseurs de cathédrales utilisaient aussi cette technique, intégrée à la tradition des compagnons tailleurs de pierre, souvent transmise oralement.

Une corde de 13 nœuds formait un triangle 3–4–5 :

• 3 unités pour un côté
• 4 pour le second
• 5 pour la diagonale
  et permettait d’implanter un angle droit sans autre instrument.

L’utilisation du métal a permis de créer des outils plus pratique comme la chaîne d’arpenteur, que je vous montre dans la vidéo du chapitre suivant.

📐 Des maths simples mais puissantes

Ce qui rend cette méthode magique, c’est sa simplicité d’exécution. Une corde, des nœuds, et quelques piquets suffisent à tracer un angle fiable pour implanter une cabane, une terrasse, une serre ou même un poulailler.

Pas besoin de règles ni de calculatrice. Juste un peu de géométrie… et de confiance dans les savoirs anciens.

Des maths utiles, des gestes simples

Apprendre à tracer un angle droit avec une corde à 12 nœuds, c’est mettre en pratique la beauté des mathématiques simples.
C’est aussi se reconnecter à des gestes ancestraux, concrets et autonomes.
Et si on remettait un peu de mathématiques dans les mains des bâtisseurs de demain ?
